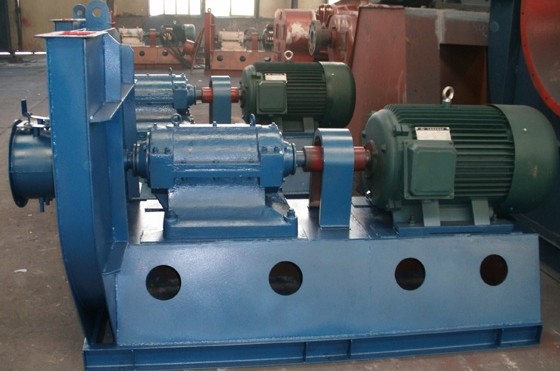

FB型沼氣風機
FB8-09型高壓離心通風機一般用于沼氣管道的強制通風，輸送介質一般不超過80℃，介質中所含的塵土及硬質細顆粒不大于150mg/m3。
|
風機的用途及特點
FB8-09型高壓離心通風機一般用于沼氣管道的強制通風，輸送介質一般不超過80℃，介質中所含的塵土及硬質細顆粒不大于150mg/m3。本系列風機除具有防腐隔爆的特點外，還具有效率高、噪聲低、流量調節范圍大、高效區寬廣、性能曲線平坦等優點。風機"三化"程度高，通用性好，適用范圍廣。
風機的型式
1、
風機制成單吸入，常用機號有№4、4.5、5、5.6、6.3、6.8、7.1、8、9共九個機號。
2、
風機可制成順時針旋轉或逆時針旋轉兩種型式，從傳動組部正視風機，如葉輪順時針旋轉稱為順時針旋轉風機，以“順”表示，逆時針旋轉，稱為逆時針旋轉風機，以“逆”表示。
3、
風機的出口位置以機殼的出風口角度表示，“順”“逆”均可制成0°、45°、90°、135°、180°、225°共六種角度。
4、
風機的傳動方式均為D式傳動一種。
風機的結構
風機由機殼、葉輪、進風口、傳動組、密封、防爆電機及整體支架等部件組成。
機殼：由不銹鋼（304）板焊接成蝸形殼整體，出風口為10Kg標準圓法蘭。
葉輪：材質為304（1Cr18Ni9）。長、短各有10片前向彎曲葉片，均勻相間地焊接于圓弧型輪蓋與平板型輪盤之間，組成的流道帶有無葉擴壓器，葉輪經靜、動平衡校正，運轉平穩可靠。
進風口：收斂式的進風口（304）制成整體結構，為達到高效防爆的目的，進風口下接加焊銅密封，不但保證了風機在較小間隙的情況下不產生火花，而且提高了風機的效率，減小了內泄露。進風口用螺栓固定在前蓋板上。
傳動組：由主軸、軸承箱、聯軸器等部件組成，軸承箱為整體結構，采用滾動軸承，滾動軸承用油潤滑。
密封：采用ZL104迷宮密封及美國進口磁力密封雙重密封，使風機的外泄露幾乎為零。
整體支架：鋼板焊接，與機殼連成整體式結構，保證了機殼與支架及主軸與密封的間隙配合情況，使風機運轉更加穩定可靠。
防爆電機：電動機的防爆等級為DⅡBT4。絕緣等級為B級，外殼防護等級為IP44，工作方式為SI。
風機的性能與選擇
FB8-09風機性能見附表1-3（部分）
風機的外型及基礎
FB8-09風機外型及基礎見附圖1-3（部分）
風機的安裝與使用
安裝前：應對風機各部件進行全面檢查，機件是否完整，葉輪與機殼的旋轉方向是否一致，各部聯接是否緊密，葉輪、主軸、軸承等主要機件有無損傷。傳動組是否靈活等。
安裝時：注意檢查機殼，機殼內不應有掉入或遺留的工具或雜物，在一些結合面上為了防止生銹，減少拆卸困難，應涂上一層潤滑脂或機械油，風機與地基結合面和風機與進出風管道聯接面應調整使之自然吻合，不得強行聯接，更不許將管道重量加在風機各部件上，并注意保證風機的水平位置。
安裝要求：
1、
按圖紙所示的位置與尺寸安裝，為確保高效率，特別要保證進風口與葉輪的軸向和徑向間隙尺寸（出廠前已調整好）。
2、
安裝后試撥傳動組，檢查是否有過緊或與固定部分磨擦現象。
3、
全部安裝完畢，總檢合格后，才能進行風機的試運轉。
4、
為防止電機過載燒毀，在風機啟動時，必須在無載荷（將進風閥門關閉，出風閥門稍開）的情況下進行，如情況良好，逐步開啟閥門，直到達到額定工況為止。在運轉過程中應嚴格控制電流，不得超標。
風機的操作
風機啟動前，應進行下列準備工作。
(1)
將進口閥門關閉，出口閥門稍開。
(2)
“點車”查看風機及其系統有無異聲、異振，如有應排除之，如無，點車時間逐漸拉長，直至正常運行。
(3)
風機啟動達到正常轉速時，應在運轉過程中經常檢查軸承溫度是否正常，當軸承溫度沒有特殊要求時，軸承溫升不得超過環境溫度40℃，軸承部分的均方根振動速度值不得大于6.3m/S。如發現風機有劇烈的振動、撞擊、軸承溫升迅速上升等到現象時，則必須緊急停車。
風機的維護
（1）
風機及其系統不許帶病運行。
（2）
風機應由專人保管，專人使用。
（3）
定期清除風機內部積灰，污垢等雜質，并防止生銹。
（4）
風機的維護必須在停機斷電時進行。
（5）
風機維修、試車時禁止無關人員及行動不便者在場圍觀。
（6）
風機試車時，在風機進出口方向十米之內不許站人。
（7）
風機維修后應清點工具及其它用品，以防遺留在風機及管道內部。
（8）
除每次檢修后應更換潤滑劑外，正常情況下根據實際情況更換潤滑劑。
風機的主要故障及原因
1、 風機劇烈振動
（1）
風機軸與電機軸不同心。
（2）
機殼與葉輪或進風口與葉輪摩擦。
（3）
基礎的剛度不夠或不牢固。
（4）
葉輪鉚釘松動或葉輪變形。
（5）
葉輪軸盤孔與軸配合松動。
（6）
機殼、軸承座與支架，軸承座與軸承蓋等聯接螺栓松動。
（7）
風機口、出風管道安裝不良，產生共振。
（8）
葉片有積灰、污垢、葉片磨損、葉片變形、軸彎曲等原因使轉子不平衡。
2、 軸承溫升過高
（1）
軸承箱劇烈振動；
（2）
潤滑劑質量不良、變質或含有灰塵、砂粒、污垢等雜質或填充量不足；
（3）
軸承箱蓋、座聯接螺栓之緊力過大或過��；
（4）
軸與滾動軸承裝歪斜、前后兩軸承不同心；
（5）
滾動軸承損壞或軸彎曲；
3、 電機電流過大或電機溫升過高
（1）
開車時進、出氣管道閘門未關；
（2）
電機輸入電壓低或電源單相斷電；
（3）
受軸承箱劇烈振動的影響；
（4）
主軸轉速超過額定值。
訂貨需知
訂貨時請注明風機型號、機號、流量、全壓、輸送介質、使用溫度、出口角度及旋轉方向等。
如用戶之需要與本說明書提供性能不符時，請與本廠設計部門聯系特殊設計。
|
